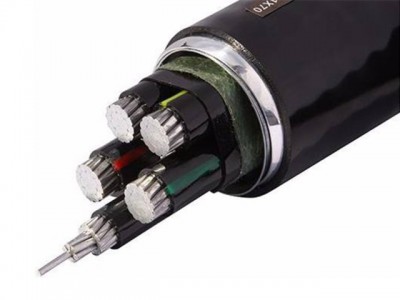

點擊下圖片即可查看大圖
ZB- ACWU90(YJLHVS2)(- 40)是一種高柔韌性的自鎖型鋁鎧裝、PVC外護套、9 0℃交聯聚乙烯防水型絕緣單芯或多芯阻燃B級電纜，附一根等電位聯結裸導線(可選)。因為具有FT4級的PVC外護套，ZB- ACWU90(YJLHVS2)(-40)可直接埋地敷設，并適用于腐蝕環境和非燃性建筑中。ZB-ACWU90(YJLHVS2)(-40)減少了管道布線所帶來的施工難度和人力成本。
電纜已在工廠用高柔韌性的自鎖型鋁鎧裝和密封PVC外護套組裝完畢，不需要管道及其附件和人工密集的拉線、扣紋和成管等工序。ZB-ACWU90(YJLHVS2)(-40)通過CSA認證可應用于干燥和潮濕環境的明線或暗線敷設，也可應用于1區和2區1級危險環境, 以及2、3級危險環境。敷設方式戶內可采用支架、梯架、托盤以及電纜夾明敷，戶外可采用直埋、電纜溝、電纜隧道等多種方式。ZB-ACWU90(YJLHVS2)(-40)每米設有標定標記，以便準確地確定電纜長度。它完全符合IEC 60502.1 及GB/T31840的規范標準。加鋁還根據客戶要求提供各規格的低煙無鹵型產品。
標準：
CSA C22.2 No.51
FT4-Rated：垂直電纜托盤測試
CSA C22.2 No.174 危險環境
警告：
易燃：電纜的非金屬護套在點燃時會燃燒起火。
有毒：燃燒非金屬護套會散發酸性、劇毒、具濃煙的氣體。
腐蝕性：酸性氣體會腐蝕附近的金屬，比如敏感儀器和混凝土中的鋼筋。
STABILOY® ZB-ACWU90(YJLHVS2)(-40) 3芯及 3+1芯鎧裝PVC護套電纜
|
線芯截面 |
近似直徑(mm) |
導體重量 |
電纜總重 |
90℃3或4根緊靠并列 |
90℃梯架或有孔托盤 |
||
|
導體 |
鎧帶 |
外護帶 |
|||||
|
3芯 |
|||||||
|
3x25 |
6.05 |
22.0 |
25.7 |
221 |
604 |
101 |
108 |
|
3x35 |
6.81 |
23.7 |
27.3 |
279 |
693 |
117 |
125 |
|
3x50 |
8.53 |
27.9 |
31.8 |
444 |
959 |
157 |
167 |
|
3x70 |
9.55 |
30.7 |
34.7 |
559 |
1155 |
182 |
194 |
|
3x95 |
12.07 |
37.8 |
42.2 |
889 |
1702 |
243 |
260 |
|
3x120 |
13.21 |
40.8 |
45.4 |
1051 |
1965 |
272 |
291 |
|
3x150 |
14.48 |
44.5 |
49.3 |
1261 |
2301 |
305 |
326 |
|
3x185 |
15.65 |
48.1 |
53.1 |
1471 |
2654 |
336 |
360 |
|
3x240 |
18.69 |
55.2 |
60.8 |
2101 |
3577 |
422 |
453 |
|
3x300 |
20.65 |
60.0 |
66.0 |
2521 |
4214 |
475 |
510 |
|
3x400 |
23.06 |
65.7 |
72.1 |
3152 |
5107 |
545 |
586 |
|
3+1芯 |
|||||||
|
3x25+16 |
6.05 |
23.2 |
26.8 |
266 |
677 |
101 |
108 |
|
3x35+25 |
6.81 |
25.5 |
29.1 |
353 |
812 |
117 |
125 |
|
3x50+25 |
8.53 |
29.2 |
33.0 |
517 |
1071 |
157 |
167 |
|
3x70+35 |
9.55 |
32.0 |
36.0 |
652 |
1291 |
182 |
194 |
|
3x95+50 |
12.07 |
39.4 |
43.9 |
1037 |
1910 |
243 |
260 |
|
3x120+70 |
13.21 |
42.7 |
47.6 |
1237 |
2246 |
272 |
291 |
|
3x150+70 |
14.48 |
46.0 |
51.0 |
1447 |
2572 |
305 |
326 |
|
3x185+95 |
15.65 |
50.5 |
55.7 |
1767 |
3069 |
336 |
360 |
|
3x240+120 |
18.69 |
57.4 |
63.2 |
2451 |
4059 |
422 |
453 |
|
3x300+150 |
20.65 |
62.4 |
68.4 |
2941 |
4756 |
475 |
510 |
|
3x400+185 |
23.06 |
68.3 |
74.7 |
3*2 |
5747 |
545 |
586 |
（續 1） STABILOY® ZB-ACWU90(YJLHVS2)(-40) 4芯及 4+1芯鎧裝PVC護套電纜
|
線芯截面 |
近似直徑(mm) |
導體重量 |
電纜總重 |
90℃3或4根緊靠并列 |
90℃梯架或有孔托盤 |
||
|
導體 |
鎧帶 |
外護帶 |
|||||
|
4x25 |
6.05 |
24.1 |
27.7 |
295 |
727 |
101 |
108 |
|
4x50 |
8.53 |
30.7 |
34.7 |
592 |
1194 |
157 |
167 |
|
4x70 |
9.55 |
33.8 |
38.0 |
746 |
1445 |
182 |
194 |
|
4x95 |
12.07 |
41.5 |
46.2 |
1186 |
2133 |
243 |
260 |
|
4x120 |
13.21 |
45.3 |
50.1 |
1401 |
2478 |
272 |
291 |
|
4x150 |
14.48 |
49.0 |
54.2 |
1681 |
2916 |
305 |
326 |
|
4x185 |
15.65 |
53.0 |
58.4 |
1961 |
3381 |
336 |
360 |
|
4x240 |
18.69 |
61.0 |
67.0 |
2801 |
4569 |
422 |
453 |
|
4x300 |
20.65 |
66.3 |
72.7 |
3361 |
5388 |
475 |
510 |
|
4x400 |
23.06 |
72.7 |
79.6 |
4202 |
6546 |
545 |
586 |
|
4+1芯 |
|||||||
|
4x25+16 |
6.05 |
25.2 |
28.9 |
340 |
802 |
101 |
108 |
|
4x35+25 |
6.81 |
27.8 |
31.6 |
446 |
976 |
117 |
125 |
|
4x50+25 |
8.53 |
31.9 |
35.9 |
665 |
1308 |
157 |
167 |
|
4x70+35 |
9.55 |
36.9 |
41.3 |
839 |
1669 |
182 |
194 |
|
4x95+50 |
12.07 |
43.6 |
48.4 |
1334 |
2372 |
243 |
260 |
|
4x120+70 |
13.21 |
47.2 |
52.2 |
1588 |
2757 |
272 |
291 |
|
4x150+70 |
14.48 |
50.4 |
55.6 |
1868 |
3172 |
305 |
326 |
|
4x185+95 |
15.65 |
55.4 |
61.0 |
2257 |
3801 |
336 |
360 |
|
4x240+120 |
18.69 |
63.2 |
69.4 |
3152 |
5057 |
422 |
453 |
|
4x300+150 |
20.65 |
68.7 |
75.3 |
3782 |
5967 |
475 |
510 |
|
4x400+185 |
23.06 |
75.3 |
82.3 |
4692 |
7222 |
545 |
586 |
