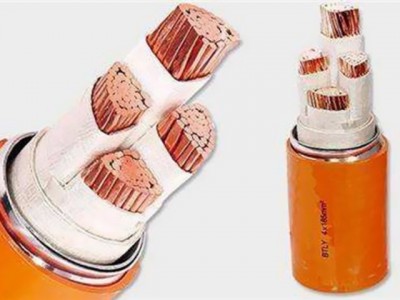

產品結構：

1、BTLY新型鋁套連續擠包礦物絕緣電纜結構：

①銅導體

②金云母帶絕緣

③鋁金屬套(鋁金屬套可選作PE接地線)

④交聯隔離套

⑤Mg(OH)或Al(OH)耐火層

⑥無鹵低煙聚烯烴外護套

二、華東BTLY、BTLYQ、BTLV、BTLVQ連續擠包鋁護套礦物絕緣電纜

華東電纜公司在傳統BTTZ礦物絕緣電纜的基礎上開發了新型BTLY、BTLYQ、BTLV、BTLVQ鋁護套連續擠包礦物絕緣電纜

1、產品結構：

①、導體為圓形銅絞線(相對BTTZ的實心銅桿較軟)

②、絕緣層為純金云母帶(不再與擠包絕緣料復合組成，從而排除碳粒的產生，提高了耐電穩定性)

③、金屬套為連續擠出的鋁金屬管(大大簡化了BTT的銅管拉拔工藝)，

④、隔離套(交聯絕緣)

⑤、耐火層(在其外覆以火焰下不熔不燃可膨脹阻火的無機物—Mg(OH)或AL(OH))，

⑥、外護套塑料(聚烯烴或聚氯乙烯)。

2、它的特征：

①耐火標準可通過BS6387三項考核：即950℃3h火焰下不擊穿，650℃30min后承受15min的水噴淋(直接浸水亦可)，950℃火焰下承受15min的敲擊振動而不破壞，從而在耐火性能上完全達到BTTZ的考核標準。

②該產品1.5~6平方規格可生產1~37芯，10~240平方規格可生產1~5芯，300~630平方可生產單芯,長度可根據用戶需要，整根無接頭整盤交貨。

③敷設時可不必另行穿管，具有BTTZ同等的防水、防沖擊功能。

④具有良好的防鼠、防蟻、防輻射功能,可保證電纜具有穩定性、壽命長和耐久性。

⑤工作溫度低、線損小、抗過載能力強，使用壽命長、安全性高，在有環保要求的項目中尤其適合應用。

⑥防爆(電纜中高度壓實的絕緣材料及專門密封套安裝的電纜終端可以阻止蒸汽、氣體和火焰進入與電纜連接的電氣設備，因而實用于有爆炸危險的地方和各種防爆設備、器材的連線)。

⑦耐腐蝕(BTT(L)系列礦物絕緣電纜的金屬套具有高耐腐蝕性，對于大多數的裝置來說，它不需要采取附加的防護措施；即使在電纜的金屬護套易遭受化學品腐蝕或工業污染嚴重的地方，因為電纜最外層有塑料外護套的保護，它仍然安全)。

⑧機械性強度高(BTT(L)系列礦物絕緣電纜堅固耐用，在電纜直徑變形三分之一的情況下仍可正常工作，即使經受劇烈的機械破壞，也不會損害其電性能)。

3、用鋁為主要材料金屬管擠出代替銅管拉拔不但簡化了工藝提高了效率，而且使產品成本大幅下降(鋁材僅為銅材綜合成本的1/10)。用鋁管之所以能代替銅管，在高溫火焰下不熔，得益于鋁管外擠覆的膨脹耐火層：在火焰侵襲下膨脹層發泡固化，形成厚厚的屏障阻隔了火焰對鋁管的直接噴射。不但鋁管的完整性得以保存，而且使云母帶受熱溫度降低至600℃以下，云母帶絕緣的穩定性無疑得到提高(云母帶的絕緣電阻隨溫度的降低而上升)。

4、華東BTLY新型礦物絕緣電纜已在全國許多重點工程中采用，如中國第一高樓上海中心大廈、上海貝寧之星酒店、北京中國工商銀行總行營業辦公樓二期(業務營運中心)、北京博大經開建設有限公司A座B座裙房及地下室工程項目等工程的防火電纜系統中得到廣泛使用，同時該產品通過：

1、通過國家防火建筑材料質量監督檢驗中心檢測，檢測依據：

ZAN-BTLV、WDZAN-BTLY-系列礦物絕緣電纜通過BS6387耐火標準三項考核：

①BS 6387:1994《在火焰條件下電纜保持電路完整性的性能要求》包括BS 6387:1994附錄D2標準的單純耐火試驗(C類)：(950℃，180min)，試樣在施加額定電壓下，3A熔斷器不熔斷。

②BS 6387:1994附錄D3標準帶噴水的耐火試驗(W類)：供火650℃加水噴淋15 min，試樣在施加額定電壓下，3A熔斷器不熔斷。

③BS 6387:1994附錄D4帶沖擊的耐火試驗(Z類)：供火950℃加機械沖擊受火15 min，試樣在施加額定電壓下，3A熔斷器不熔斷。

ZAN-BTLVQ、WDZAN-BTLYQ-系列輕型礦物絕緣電纜通過BS6387耐火標準三項考核：

①750℃火焰下持續通電180min不擊穿；

②650℃火焰下15min后承受15min的水噴淋不擊穿；

③750℃火焰下承受15min的敲擊振動而不擊穿。

2、通過公安部四川消防研究所實體火災實驗，對實體火災實驗中電纜產生煙氣濃度、化學成分、照度、熱輻射強度，電纜自熄時間，電纜燃燒程度等多種參數進行檢測。

3、還得到了有關部門和機構的認證。

三、熔點、分解參數參考：

1、普通云母帶(純云母帶)430℃

2、白云母帶450℃

3、金云母帶820℃

4、合成云母帶(氟云母帶)1020℃

5、鋁660.4℃

6、銀960℃

7、金1063℃

8、銅1083℃

9、鐵1535℃

四、型號說明：

1、產品代號

系列代號

布線用礦物絕緣電纜........................................................................................................................................................................B

礦物絕緣控制電纜............................................................................................................................................................................K

導體代號

銅導體..............................................................................................................................................................................................T

金屬套代號

鋁金屬套...........................................................................................................................................................................................L

外護套代號

聚氯乙烯外護套.................................................................................................................................................................................V

聚烯烴外護套....................................................................................................................................................................................Y

特性代號

無鹵代號...........................................................................................................................................................................................W

低煙代號...........................................................................................................................................................................................D

耐火..................................................................................................................................................................................................N(H)

阻燃..................................................................................................................................................................................................Z(R)

阻燃A類............................................................................................................................................................................................Z(R)A

輕型..................................................................................................................................................................................................Q
