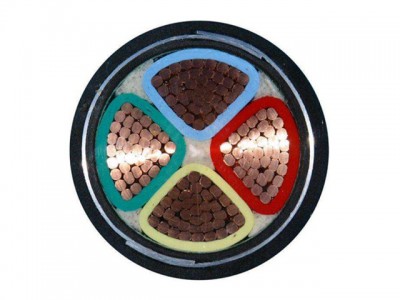

點擊下圖片即可查看大圖
本產品適用于交流額定電壓0.6/1KV的線路中，供輸配電能用。
一、生產執行標準
GB/T12706.1等同采用國際電工委員會IEC60502。
二、使用特點
1. 電纜導體長期允許工作溫度不超過70℃；
2. 短路時（最長持續時間不超過5秒），電纜導體的最高溫度不超過160℃；
3. 敷設時電纜的環境溫度應不低于0℃。
三、電纜基本型號名稱
|
型號 |
名稱 |
適用場合 |
|
|
銅 |
鋁 |
||
|
VV |
VLV |
聚氯乙烯絕緣聚氯乙烯護套電力電纜 |
敷設在室內、隧道，電纜溝及管道中； |
|
VV22 |
VLV22 |
聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝電力電纜 |
敷設在地下、電纜能承受一定機械外力作用， |
注：1.本公司可根據用戶的需要提供阻燃型、耐火型電力電纜產品，訂貨時在原型號前加“ZR”，表示阻燃型，加“NH”表示耐火型。
2.本公司也可根據用戶需要，提供VV32型，VLV32型鋼絲鎧裝電力電纜，單芯金屬絲鎧裝電纜應采用隔磁措施。
四、生產范圍
|
型號 |
芯數 |
標稱截面mm2 |
|
|
銅（CU） |
鋁（AL） |
||
|
VV、VV22 |
VLV、VLV22 |
1 |
1.5-630 |
|
VV、VV22 |
VLV、VLV22 |
2 |
1.5-400 |
|
VV、VV22 |
VLV、VLV22 |
3 |
1.5-400 |
|
VV、VV22 |
VLV、VLV22 |
4（含3+1） |
1.5-400 |
|
VV、VV22 |
VLV、VLV22 |
5（含4+1芯3+2芯） |
1.5-300 |
注：用于交流系統的單芯鎧裝電纜的鎧裝層應使用非磁性金屬材料。
電纜主要技術參數
1. 20℃時導體最大直流電阻應符合GB/T3956標準中1類或2類導體的規定
2. 工頻交流耐壓試驗A.C Voltage Test
單芯無屏蔽電纜應將其浸入水中1h，在導體和水之間施加3.5KV電壓5min，多芯電纜應依次在每一根絕緣導體對其余導體之間施加3.5KV電壓5min，絕緣應無擊穿。
