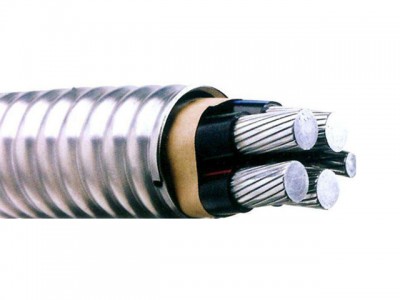

ZA-AC90(YJLHS)(YJLHS)是一種高柔韌性的自鎖型鋁鎧裝，90℃交聯(lián)聚乙烯絕緣單芯或多芯低煙無鹵阻燃A級電纜，附一根等電位聯(lián)結裸導線(可選)。ZA-AC90(YJLHS)(-40)減少了管道布線所帶來的施工難度和人力成本。電纜已在工廠用高柔韌性的自鎖型鋁鎧裝組裝完畢，不需要管道及其附件和人工密集的拉線、扣紋和成管等工序。
ZA-AC90(YJLHS)(-40)通過CSA認證可應用于非潮濕環(huán)境的明線或暗線敷設，并具備與管道方式敷線的相同性能。ZA-AC90(YJLHS)(-40)為低煙無鹵型，完全符合IEC 60754、GB 17650.2 及 IEC 60502.1、GB/T31840的規(guī)范標準。
STABILOY® ZA-AC90(YJLHS)(-40) 3芯及 3+1芯鎧裝電纜
|
線芯截面 |
近似直徑(mm) |
導體重量 |
電纜總重 |
90℃3或4根緊靠并列 |
90℃梯架或有孔托盤 |
|
|
導體 |
鎧帶 |
|||||
|
3x25 |
6.05 |
22.0 |
221 |
417 |
98 |
105 |
|
3x50 |
8.53 |
27.9 |
444 |
712 |
153 |
165 |
|
3x70 |
9.55 |
30.7 |
559 |
870 |
178 |
192 |
|
3x95 |
12.07 |
37.8 |
889 |
1319 |
239 |
259 |
|
3x120 |
13.21 |
40.8 |
1051 |
1533 |
268 |
291 |
|
3x150 |
14.48 |
44.5 |
1261 |
1810 |
303 |
328 |
|
3x185 |
15.65 |
48.1 |
1471 |
2108 |
334 |
363 |
|
3x240 |
18.69 |
55.2 |
2101 |
2875 |
422 |
459 |
|
3x300 |
20.65 |
60.0 |
2521 |
3396 |
477 |
519 |
|
3x400 |
23.06 |
65.7 |
3152 |
4150 |
551 |
601 |
|
3+1芯 |
||||||
|
3x25+16 |
6.05 |
23.2 |
266 |
482 |
98 |
105 |
|
3x35+25 |
6.81 |
25.5 |
353 |
599 |
113 |
122 |
|
3x50+25 |
8.53 |
29.2 |
517 |
855 |
153 |
165 |
|
3x70+35 |
9.55 |
32.0 |
652 |
996 |
178 |
192 |
|
3x95+50 |
12.07 |
39.4 |
1037 |
1511 |
239 |
259 |
|
3x120+70 |
13.21 |
42.7 |
1237 |
1773 |
268 |
291 |
|
3x150+70 |
14.48 |
46.0 |
1447 |
2048 |
303 |
328 |
|
3x185+95 |
15.65 |
50.5 |
1767 |
2473 |
334 |
363 |
|
3x240+120 |
18.69 |
57.4 |
2451 |
3302 |
422 |
459 |
|
3x300+150 |
20.65 |
62.4 |
2941 |
3906 |
477 |
519 |
|
3x400+185 |
23.06 |
68.3 |
3*2 |
4755 |
551 |
601 |
STABILOY® ZA-AC90(YJLHS)(-40) 4芯及 4+1芯鎧裝電纜
|
線芯截面 |
近似直徑(mm) |
導體重量 |
電纜總重 |
90℃3或4根緊靠并列 |
90℃梯架或有孔托盤 |
|
|
導體 |
鎧帶 |
|||||
|
4x25 |
6.05 |
24.1 |
295 |
525 |
98 |
105 |
|
4x50 |
8.53 |
30.7 |
592 |
910 |
153 |
165 |
|
4x70 |
9.55 |
33.8 |
746 |
1118 |
178 |
192 |
|
4x95 |
12.07 |
41.5 |
1186 |
1694 |
239 |
259 |
|
4x120 |
13.21 |
45.3 |
1401 |
1979 |
268 |
291 |
|
4x150 |
14.48 |
49.0 |
1681 |
2337 |
303 |
328 |
|
4x185 |
15.65 |
53.0 |
1961 |
2730 |
334 |
363 |
|
4x240 |
18.69 |
61.0 |
2801 |
3738 |
422 |
459 |
|
4x300 |
20.65 |
66.3 |
3361 |
4424 |
477 |
519 |
|
4x400 |
23.06 |
72.7 |
4202 |
5423 |
551 |
601 |
|
4+1芯 |
||||||
|
4x25+16 |
6.05 |
25.2 |
340 |
591 |
98 |
105 |
|
4x35+25 |
6.81 |
27.8 |
446 |
731 |
113 |
122 |
|
4x50+25 |
8.53 |
31.9 |
665 |
1013 |
153 |
165 |
|
4x70+35 |
9.55 |
36.9 |
839 |
1294 |
178 |
192 |
|
4x95+50 |
12.07 |
43.6 |
1334 |
*1 |
239 |
259 |
|
4x120+70 |
13.21 |
47.2 |
1588 |
2220 |
268 |
291 |
|
4x150+70 |
14.48 |
50.4 |
1868 |
2576 |
303 |
328 |
|
4x185+95 |
15.65 |
55.4 |
2257 |
3096 |
334 |
363 |
|
4x240+120 |
18.69 |
63.2 |
3152 |
4167 |
422 |
459 |
|
4x300+150 |
20.65 |
68.7 |
3782 |
4937 |
477 |
519 |
|
4x400+185 |
23.06 |
75.3 |
4692 |
6025 |
551 |
601 |
