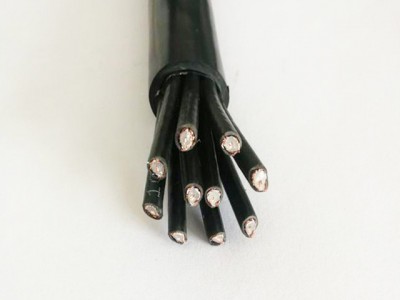

點擊下圖片即可查看大圖
本產品適用于交流額定電壓450/750V及以下控制、監控回路及保護線路等場合使用。
一、產品執行標準 GB/T9330-2008
二、使用特性
1. 電纜導體的長期允許工作溫度為70℃
2. 電纜的敷設溫度應不低于0℃，推薦的允許彎曲半徑：
無鎧裝層的電纜，應不小于電纜外徑的6倍
有鎧裝或者銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍
有編織屏蔽層結構的軟電纜，應不小于電纜外徑的6倍
三、電纜型號及主要使用范圍
|
型號 |
名稱 |
主要使用范圍 |
|
KVV |
銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜 |
敷設在室內、電纜溝、管道等固定場合 |
|
KVVP |
銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜 |
敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
|
KVVP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜 |
敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
|
KVV22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
敷設在室內、電纜溝、管道直埋等能承受較大機械外力的固定場合 |
|
KVV32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼絲鎧裝控制電纜 |
敷設在室內、電纜溝、管道豎井等能承受較大機械外力的固定場合 |
|
KVVR |
銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜 |
敷設在室內移動要求柔軟的場合 |
|
KVVRP |
銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜 |
敷設在室內移動等要求柔軟、屏蔽等場合 |
注：1. 如用戶需要阻燃型產品，上述型號都可生產供貨，只需調整產品材料或結構即可。
2. 產品型號表述為“ZR”，如“ZR-KVV”等。
3. 根據用戶需要，還可提供生產非標準型號產品，如KVVP2/22、KVVP32等。
各型號規格范圍
|
型號 |
額定電壓V |
導體標稱截面mm2 area |
|||||||
|
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
||
|
芯數 core |
|||||||||
|
KVV |
450/750 |
-- |
2-61 |
2-14 |
2-10 |
||||
|
KVVP |
-- |
||||||||
|
KVVP2 |
-- |
4-61 |
2-14 |
4-10 |
|||||
|
KVV22 |
-- |
2-61 |
2-14 |
2-10 |
|||||
|
KVV32 |
-- |
19-61 |
7-61 |
4-14 |
4-10 |
||||
|
KVVR |
4-61 |
-- |
--- |
---- |
|||||
|
KVVRP |
4-61 |
4-48 |
-- |
--- |
--- |
||||
注：推薦的芯數系列為：2、3、4、5、6、7、8、10、12、14、16、19、24、27、30、37、44、48、52和61芯。
