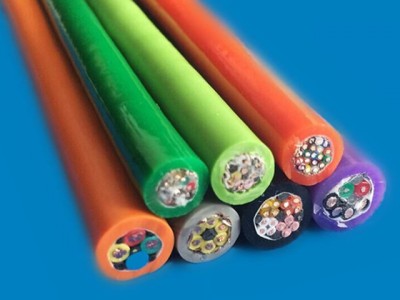

點擊下圖片即可查看大圖
本產品適用于額定電壓0.6/1KV及以下高溫范圍和惡劣環境內，作電氣設備電能傳輸線。它具有優良的耐高溫、阻燃、耐輻射、耐老化、耐臭氧、防水等特性，并具有很好的耐寒性、耐候性。
一、生產執行標準 采用企業標準
二、使用特性
1. 額定電壓U0/U 600/100V。
2. 電纜允許工作溫度范圍：-60℃---+180℃。
3. 短路時（最長持續時間不超過5s）電纜導體的最高工作溫度不超過250℃。
4. 電纜的敷設溫度應不低于-20℃。
5. 電纜的彎曲半徑如下：單芯電纜的彎曲半徑不小于電纜外徑的15倍
三芯電纜的彎曲半徑不小于電纜外徑的12倍
三、電纜型號名稱
1. 電纜型號名稱如下表
|
型號 |
名稱 |
|
（ZR）--YGG |
硅橡膠絕緣硅橡膠護套（阻燃）軟電力電纜 |
|
（ZR）-YGGP |
硅橡膠絕緣硅橡膠護套銅絲編織屏蔽（阻燃）軟電力電纜 |
|
（ZR）-YGGP2 |
硅橡膠絕緣硅橡膠護套銅帶屏蔽（阻燃）軟電力電纜 |
|
（ZR）YGVF |
硅橡膠絕緣丁晴聚氯乙烯護套（阻燃）軟電力電纜 |
|
（ZR）YGVFP |
硅橡膠絕緣丁晴聚氯乙烯護套銅絲編織屏蔽（阻燃）軟電力電纜 |
|
（ZR）YGVF22 |
硅橡膠絕緣丁晴聚氯乙烯護套鋼帶鎧裝（阻燃）軟電力電纜 |
|
（ZR）YGVFP2 |
硅橡膠絕緣丁晴聚氯乙烯護套銅帶屏蔽（阻燃）軟電力電纜 |
注：型號中Y硅橡膠軟電力電纜系列代號：G-硅橡膠絕緣或護套.VF-丁晴聚氯乙烯護套，P銅絲編織屏蔽 22-鋼帶鎧裝
如需鋼絲鎧裝結構應將型號中的“22”改為“32”
四、規格范圍
電纜規格用導體芯數*導體標稱截面積mm2表示 如下表
|
型號 |
芯數 |
標稱截面 |
|
（ZR）-YGG |
1,2,3,4,5,3+1,3+2,4+1 |
單芯：1.5-500 多芯：1.5-240 |
|
（ZR）-YGGP |
||
|
（ZR）-YGGP2 |
||
|
（ZR）-YGVF |
||
|
（ZR）-YGVFP |
||
|
（ZR）-YGVF22 |
||
|
（ZR）-YGVFP2 |
五、技術參數
1. 成品電纜導體20℃時直流電阻：應滿足GB/T3956標準要求；成品電纜導電線芯的直流電阻換算到電纜長度為1m，如標稱截面為1.0mm2和溫度為20℃時，銅線芯導體電阻應不大于0.0184Ω；
2. 成品電纜絕緣線芯的絕緣電阻，換算到電纜長度為1KM和溫度為20℃時，導體截面積在50mm2及以下的應不小于50MΩ，70-185mm2的應不小于35MΩ。
3. 產品電纜應經受工頻交流試驗電壓3000V，5min 試驗絕緣無擊穿。
六、交貨長度
允許根據雙方協議長度交貨，長度計量誤差不超過±0.5%。
