概述

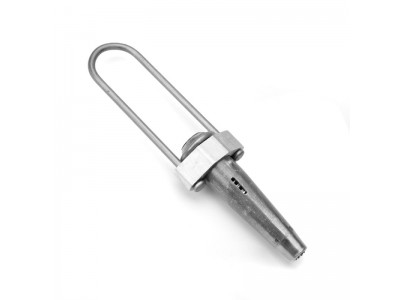

錐型耐張自動接頭廣泛運用于鋼絞線的快速連接
結構特點
u 免壓接：安裝無需特殊的工具，無壓接操作
u 連接牢固：連接強度高，不易拉扯斷
u 降低維護成本：結構緊湊，安裝維護更簡便
安裝步驟
選型表
Instructions for ordering
| 型號規格 |
使用導線范圍 mm(inch) |
主要尺寸
mm(inch)
|
||
| A | B | C | ||
| GDE5100(1/4) |
5.50-6.88
（0.216-0.270）
|
266
(10.47)
|
141
(5.55)
|
41.5
(1.63)
|
| GDE5100L(1/4） |
5.50-6.88
（0.216-0.270）
|
322.5
(12.7)
|
234
(9.2)
|
41.5
(1.63)
|
| GDE5101(5/16) |
7.89-8.53
（0.310-0.335）
|
236
(9.30)
|
142
(5.60)
|
38
(1.50)
|
| GDE5101L(5/16) |
7.89-8.53
（0.310-0.335）
|
292
(13.10)
|
241
(9.50)
|
38
(1.50)
|
| GDE5102(3/8) |
9.00-10.31
（0.360-0.405）
|
294.5
(11.59)
|
177.5
(6.99)
|
42.5
(1.68)
|
| GDE5102L(3/8) |
9.00-10.31
（0.360-0.405）
|
419
(16.50)
|
305
(12.00)
|
42.5
(1.68)
|
| GDE5103(3/16) |
4.50-5.30
（0.177-0.208）
|
170
(6.693)
|
104
(4.10)
|
25
(0.984)
|
