產品應用：

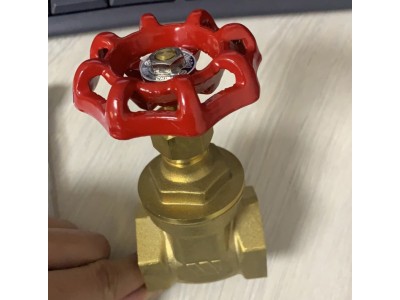

沃茨WB131全流量銅閘閥：適用介質:水、油品、氣體、蒸汽等。應用領域：機械設備、化工設備、通用零部件、工業設備、給排水設備、造紙設備、制藥設備、通用設備、石化設備、電力設備、治金粉末設備采礦設備，市政、電子工業等。
閘閥特點：
（1）流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。（2）啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。（3）高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。（4）水錘現象不易產生。原因是關閉時間長。（5）介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。（6）結構長度(系殼體兩連接端面之間的距離)較小。（7）密封面易磨損，影響使用。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用。（8）價格較貴。接觸密封面較多，加工較復雜，閘板座上的密封面不易加工，而且零件較多。（9）形體簡單 , 結構長度短，適用廣。（10）結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用長，采用PTFE填料，密封好，操作輕便靈活。
產品結構圖：
產品外形尺寸：
|
DN |
SIZE |
L |
B |
H |
D |
|
8 |
1/4 |
40 |
9.5 |
61.5 |
45 |
|
10 |
3/8 |
42 |
9.5 |
61.5 |
45 |
|
15 |
1/2 |
45 |
12.8 |
71 |
55 |
|
20 |
3/4 |
49.5 |
17 |
75.5 |
55 |
|
25 |
1 |
55 |
21 |
87.5 |
60 |
|
32 |
1/4 |
59.5 |
27 |
103 |
72 |
|
40 |
1/2 |
63 |
34 |
113.5 |
72 |
|
50 |
2 |
69 |
45 |
133.5 |
80 |
|
65 |
2/2 |
88 |
56 |
163.5 |
100 |
|
80 |
3 |
95 |
68 |
*.5 |
110 |
|
100 |
4 |
114 |
90 |
235 |
130 |
