紫外線輻照計采用UVA探頭，紫外線輻照計WKM-UV1
WKM–UV1采用的是UVA探頭，測試波長320-400nm，中心波長365nm。用*T貼片技術，選用高精度低功耗數字芯片，探測器經過嚴格的光譜及角度特性校正，性能穩定，適用性強。該儀器用于光化學、高分子材料老化、探傷、紫外光源、植物栽培、以及大規模集成電路光刻等領域的紫外輻照度測量工作。
紫外線輻照計采用UVA探頭，紫外線輻照計WKM-UV1
|
序號 |
品名 |
數量 |
備注 |
|
1 |
儀器主機 |
1 |
|
|
2 |
感應探頭 |
1 |
|
|
3 |
U*充電線 |
1 |
|
|
4 |
說明書 |
1 |
|
|
5 |
合格證 |
1 |
|
|
6 |
保修卡 |
1 |
|
|
7 |
便攜箱 |
1 |
|
二、特點
1.光譜及角度特性經嚴格校正，穩定性好
2.采用微電腦技術，精度高，功耗低
3.數字液晶顯示，帶背光
4.探頭與主機分離設計，方便更換不同探頭
5.記憶功能，可循環存儲10組數據
6.數字保持功能，Hold鍵，鎖定數據，方便記錄對比
7.自動關機功能節省電量
8.儀器內置可充電式鋰離子電池
9.自帶U*線充電，可直接連接電腦U*接口充電
紫外線輻照計采用UVA探頭，紫外線輻照計WKM-UV1
三、主要技術指標
*波長范圍及峰值波長：320nm-400nm;λp：365nm
*功率測量范圍： 0.01 - 2000 mW/cm2 （可選0.1-2萬mW/cm2 0.1-100萬mj/cm2）
* 能量測量范圍： 0.01 -999999mj/cm2
*測量精度：±5 %
*分辨率： 0.01 mW/cm2
0.01mj/cm2
*電源:1000mAH鋰離子電池
*外形尺寸: 主機:長156*寬75*高22mm(毫米)
探頭:長32*寬36*高14mm(毫米)
*感光孔徑: ￠8mm
*標準線:線長1米,加長須定制
*取樣時間:約0.5秒
*數據記錄:循環記錄10組數據
*重量: 350克
*使用溫度: 主機:-20至60°C(攝氏度)
探頭: -20至100°C(攝氏度)
*承受溫度:120°C(攝氏度)條件下持續照射不超過20秒

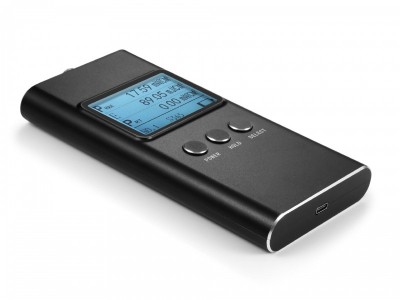

四、儀器結構
WKM–UV1紫外輻照計由主機和感光探頭兩部分組成，二者通過纜線用航天插頭連接。主機上有電源開關和功能按鍵以及充電接口，通過充電接口可以給本機提供冗余供電。
紫外線輻照計采用UVA探頭，紫外線輻照計WKM-UV1
五、儀器操作
1. 使用本儀器進行測量時，請先將探頭連接主機；
2. 開機：按下POWER鍵開機，進入系統顯示品牌LOGO和探頭型號序列號之后液晶屏上會顯示數字，這時就可以進行測試了；
3. 測試：將感應探頭的感應孔朝向需要檢測的紫外光源，在檢測時要注意數值的高低與儀器標準無關，與紫外線的分布和功率有關；
4. 數據保持：儀器液晶顯示屏上會顯示三組數據，Pmax值，E能量值，Prt當前值，如果操作者要記錄當前某一時刻的值，只需按一下HOLD鍵，數據就會鎖定并存儲下來；
5. 再按HOLD鍵可繼續進行下一組數據測試，共循環保存記錄10組數據；
6. 長按HOLD鍵數字清零；
7. 按SELECT鍵可讀取保存的10組數據，長按SELECT清零所有數據；
8. 液晶背光：當儀器不測試或不按動銨鍵10秒，儀器背光取消，進入省電模式，按任一鍵可點亮屏幕；測試時儀器會自動點亮屏幕；
9. 關機：當儀器無操作狀態3分鐘儀器會自動關機；
按POWER鍵儀器會關機；
關機后請將儀器放入專用便攜箱內，妥善保管。
六、紫外輻照計WKM-UV1使用場合
七、儀器維護
⊙校驗周期：建議校驗周期為一年；
⊙儀器探頭背部自帶磁鐵，可以吸附在鐵板上，方便固定。
⊙儀器使用時應保持儀器的清潔，并且注意探頭要輕拿輕放，避免強烈振動，以保證測量結果的準確性；
⊙避免與腐蝕性物品接觸、遠離高溫高濕的環境。
