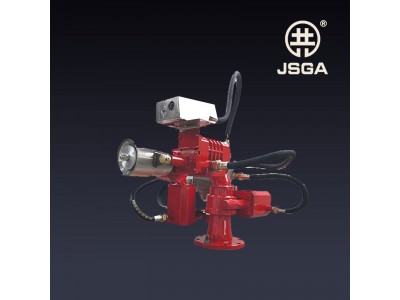

點擊下圖片即可查看大圖
◎產品概述
圖像型自動跟蹤定位射流滅火系統將圖像安全監控和火災探測系統、圖像定位系統有效的結合，并采用國際標準工業控制局域網總線制，能全天侯的自動監控被保護區域，一旦發生火災，水炮立即啟動，迅速對火源進行水平方向和垂直方向的智能掃描，確定火源的水平和垂直坐標，中央控制器發生指令，發出火警信號，同時啟動水泵、打開閥門，消防水炮對準火源進行噴水滅火，火源撲滅后，中央控制器再發出指令停止射水。若有新的火源，水炮將重復上述過程，待全部火源被撲滅后重新回到監控狀態。
◎性能特點
· 采用VFSD圖像型火災探測系統作為前端探測系統，利用高性能視頻處理器對火焰特征進行分析，從視頻當中獲得的多種火焰特征，如顏色信息、形狀信息、閃爍跳動頻率、變化趨勢等，通過多特征綜合判斷，大大降低了誤報率的發生，增加了抗干擾能力；
· 非接觸式火災探測方式，彌補了室外開放空間爆炸環境下火災探測的空白，主動可視報警方式，實現了防火區域全方位無死角火災探測，并與安防監控系統合二為一；
· 采用立體視覺定位技術來計算著火點的實時位置，視頻在定位過程中，水炮射流的方向也隨著火源位置的變化而變化，實現真正意義上的自動跟蹤定位；
· 射流位置自動調整機制，利用視頻采集器采集的圖像信息實時判斷跟蹤射流落點，根據射流落點與火源點之間的坐標差異動態調整水炮的噴射角度，將火災準確撲滅；
· 具備防爆、防塵、防水等功能，可廣泛用于室內、室外含有爆炸性氣體環境中，如石油、化工、核工業等1區、2區易爆場所；
· 保護范圍廣、流量大、噴水/泡沫距離遠，滅火能力強大；
· 滿足國標規定的手動、自動及遠程手動三種控制功能；
· 符合國標：
《自動跟蹤定位射流滅火裝置》GB25204-2010； 《火力發電廠與變電所設計防火規范》GB50229-2006及新版本要求；
《消防炮通用技術條件》GB19156-2003； 《爆炸性環境第1部分：設備通用要求》GB3836.1-2010；
《遠控消防炮系統通用技術條件》GB19157-2003； 《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》GB3836.2-2010；
《固定消防炮滅火系統設計規范》GB50338-2003； 《可燃性粉塵環境用電氣設備》GB12476-2013。
《自動消防炮滅火系統技術規范》CECS245-2008；
◎技術參數
|
水炮型號 技術參數 |
流量 （L/S） |
保護半徑 （≥m） |
額定壓力 （Mpa） |
監控半徑 （≥m） |
定位時間 （>s） |
重量 （≤kg） |
連接法蘭 |
|
ZDMS0.8/20S-QX50/Ex |
20 |
50 |
0.8 |
80 |
30 |
35 |
DN100 |
|
ZDMS0.8/30S-QX55/Ex |
30 |
55 |
0.8 |
80 |
30 |
35 |
DN100 |
|
ZDMS0.8/40S-QX60/Ex |
40 |
60 |
0.8 |
80 |
30 |
40 |
DN100 |
|
ZDMS0.8/50S-QX65/Ex |
50 |
65 |
0.8 |
80 |
30 |
40 |
DN100 |
|
ZDMS1.0/60S-QX70/Ex |
60 |
65 |
1.0 |
80 |
30 |
40 |
DN100 |
|
ZDMS0.8/30P-QX45/Ex |
30 |
45 |
0.8 |
80 |
30 |
45 |
DN100 |
|
ZDMS0.9/50P-QX55/Ex |
50 |
55 |
0.9 |
80 |
30 |
45 |
DN100 |
