1、概述

   德聯開發了智慧配電運維平臺，通過互聯網、物聯網、云計算等多種技術與傳統的電力運維相結合，實現電力設備的智能化運維。用戶可以架設自己的云平臺，實現完全自主化管理，也可以依托德聯的云平臺，實現設備的托管管理；另外通過手機APP也可實時調度運維人員，能夠快速鎖定故障并及時處理，提高企業的工作效率。

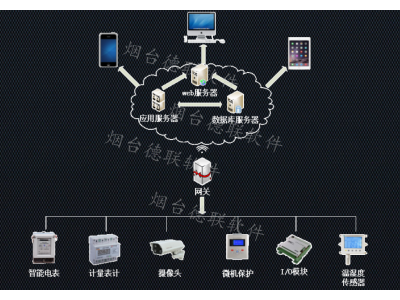

2、系統架構

3、功能模塊

（1）基礎數據配置：

l  用戶管理

l  權限管理

l  組態工具

（2）變電所運維管理：

l  巡視計劃、故障檢修

l  派工、交接班

l  為運維公司提供線上數據服務

（3）在線監測

l  一次配線圖

l  視頻監視

l  越限、故障告警

（4）歷史數據查詢

l  電氣參數

l  環境參數

l  報警信息

（5）報表、統計數據

l  分時段用電統計

l  功率因數分析

l  事項統計、故障統計

l  分項能耗

（6）設備管理

l  設備臺賬

l  備品備件管理

l  設備類別管理

4、界面功能介紹

（1）首頁

1）通過地圖展示客戶分布信息，類型對比及具體數據。

2）報警月度統計

3）顯示任務狀態

4）首頁內容可以定制

（2）電氣接線圖

1）顯示客戶的所有配電室監控列表，顯示配電室的電氣接線圖信息，接線圖可放大到全屏展示，接線圖上顯示實時數據及開關狀態。

2）在突發故障時，可在線路圖上進行定位，并給出提示 。

3）視頻監控

顯示攝像頭，并控制攝像頭 ，對配（變）電室內部情況進行直觀監視，能夠時間發現變配電室內的異常情況，并能大屏展示。支持視頻聯動。

4）實時告警

通過短信或等方式，對當日運行異常、預告、越限等信息進行實時報警。采集并處理來自總站和分站的數據信息，并可按時間、廠站、用戶等條件進行分別展示，由管理員對報警信息進行確認。

5）歷史告警

對實時告警進行信息匯總，并可根據告警日期、告警級別、告警狀態進行篩選查詢，并對告警狀態進行操作。

6）歷史曲線查詢

對電站中的三相電壓、電流、功率等數據進行匯總，并根據用戶需求對數據進行曲線展示，同時可以查詢并導出歷史數據；

7）電力數據

對電站內當日的電壓、電流、相電壓、有功功率、無功功率、頻率等數據進行直觀展示，并有多種展示方式（數據展示、折線圖、柱狀圖等）。并可對單日數據進行歷史查詢，并具有導出功能，便于用戶使用。

8）電量報表

對電站內的有功電度、無功電度、反向有功電度等進行日、月、年統計，并采用多種方式進行展示，便于直觀解讀，同時可以查詢用戶所需數據并進行導出。

9） 自定義報表

可由用戶自定義所需數據類型、時間、格式，形成相應的數據表格及圖形， 并支持用戶按EXCEL格式導出，便于使用分析。

10）巡檢計劃

可新增巡檢計劃，設置巡檢的時間、周期、巡檢人、巡檢內容等，形成巡檢計劃，由相關人員按照計劃執行巡檢。并存入系統數據庫，支持歷史查詢，導出等功能。

11） 巡檢工單

對相應廠站安排巡檢人員，對內容進行巡檢，并生成巡檢記錄，同時支持查詢、導出功能。

12） 歷史巡檢工單

對生成并錄入數據庫的巡檢工單等信息進行處理，并依據人員權限、工單類型、時間等條件進行分類，支持用戶查詢導出。

13）知識庫管理

創建知識庫文件，依據檢修記錄、維修記錄、知識、管理規范進行分類，上傳系統，形成知識累積，供系統登錄人員學習。

14）運維組管理

可新建運維組，對運維公司、運維人員進行分組管理。

15）共享電工

可通過地圖查看離故障點較近的電工，并可根據其擅長的領域進行篩選，選擇合適的人員進行派工，同時也可新增人員。

16）巡檢項目管理

可新建巡檢項目，對巡檢項目名稱、巡檢內容進行描述。

17）運維公司管理

可錄入運維公司名稱、地址、聯系人、電話，生成運維公司信息，并在模塊功能中予以顯示。

18）設備管理

功能：設備臺賬、設備類別管理、規格型號管理、備品備件管理、備品備件類型、攝像頭配置。可以上傳設備照片、設備名稱、規格型號、供應商、設備的運行狀態等信息，可以與用戶的ERP系統連接。

19）組態工具

用戶自己可通過組態工具自由設計數據庫、畫面、報表等內容。包括地理圖、接線圖、曲線、棒圖、餅圖、表格、儀表和動畫等多種可視化方式。支持C/S、B/S兩種方式的組態，B/S組態可直接生成動態網頁，并可與第三方SCADA、DCS、ERP等系統對接。

20）手機APP功能

5、系統特點

（1）安全可靠

遵循電網公司信息系統安全管理規范，從網絡通信、病毒防護、數據存儲等方面充分考慮系統設計的安全性，確保信息安全的可控、能控。

（2）靈活開發

支持數據模型可擴展、應用服務可擴展、應用功能可擴展，滿足后續各類業務功能的擴展性開發與集成需求。

（3）通信規約

系統支持國際國內各種通信協議，包括MODBUS、101~104、61850、DL*5、DNP3.0、OPC、MQTT等，并支持自定義規約開發。

（4）WEB組態

支持基于瀏覽器的界面內容組態，滿足用戶個性化要求，提高工程實施進度。
