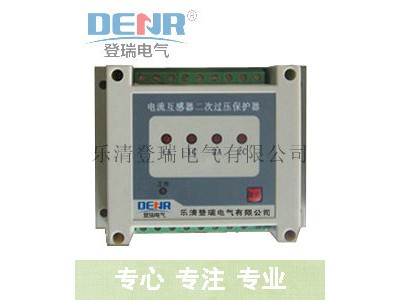

CTB-4二次開路保護器概述
在電力系統中，電流互感器（CT）應用一次電流的測量與控制，正常工作時互感器二次側處于近似短路狀態，輸出電壓很低。在運行中如果二次繞組開路或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及運行人員的生命安全。 根據電力系統的實際需求，CTB-4電流互感器CT二次過電壓保護器采用全新的自動控制技術和高可靠性元件，使用壽命長，能可靠動作10萬次以上。動作速度快，過載能力強，靜態泄漏電流小，可滿足各種CT保護的需要。
CTB-4二次開路保護器原理
CTB-4二次開路保護器的基本元件是特種Zn0壓敏電阻，它并聯于CT二次被保護繞組兩端，正常運行時壓敏電阻兩端的電壓小于20V。此時壓敏電阻處于近似斷路的高阻狀態，通過它的電流稱為泄漏電流，小于1mA，對該回路保護動作值和表計準確度的影響可以忽略不計。 當二次回路開路或一次繞組出現異常過流時，CTB-4在二次繞組中產生的電壓遠遠高于正常運行電壓（數值取決于CT本身參數和運行情況），此時并接的壓敏電阻瞬間進入導通狀態。由于Zn0壓敏電阻的固有特性，過電壓被有效地限制在選定值以下，進入穩定的短路狀態，從而徹底避免了過電壓危害。保護器能在過壓產生的20ms內可靠地將二次繞組短接并發光顯示，能提供開路（或過壓）信號與閉鎖差動保護的接點。故障排除后，將其復位即可再次使用，動作壽命可達上萬次之多，運行穩定可靠。
CTB-4電流互感器CT二次過電壓保護器作用
CTB-4二次開路保護器主要用于各種CT二次側的異常過電壓保護。CTB-4二次開路保護器固接于CT二次繞組兩端，正常運行時泄漏電流極小，呈高阻狀態；當CT二次回路開路或一次繞組出現異常過流時，二次繞組產生的過電壓使保護器迅速動作將CT二次側短路，面板上自動顯示故障部位，并有無源接點信號輸出。故障排除后，按手動復位按鈕(或CTB自動復位)，電路恢復原狀態后又可重新投入正常運行。(信息來源:中國電氣網 http://*.cngaoge.cn)
登瑞電氣電流互感器CT二次過電壓保護器型號
JLC-3S,JLC-4S, JLC-6S,JLC-9S電流互感器二次過電壓保護器,JLC-12S,CT二次過電壓保護器,CTB-3,CTB-4,CTB-6,CTB-9,CTB-12, CTB-3D,CTB-4D,CTB-6D,CTB-9D,CTB-12D二次過電壓保護器,CTBZ-6D,CTBZ-9D,CTBZ-6Q,CTBZ-9Q電流互感器過電壓保護器,CDCTB-6,CDCTB-9,CDCTB-12,HDCB-3,HDCB-4,HDCB-6,HDCB-9,HDCB-12電流互感器二次過電壓保護器,CT-6,NYD-CTS,SCKB-6Z,HZ-CTB-6D,DCTB-6,JLC-10RH,HDCTB-6電流互感器二次過電壓保護器
