點擊下圖片即可查看大圖
應用

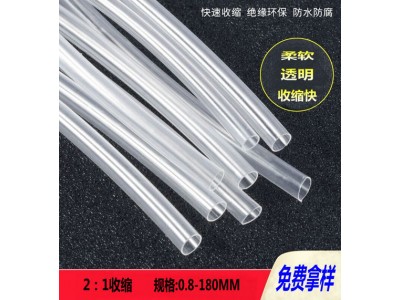

PE透明熱縮管是幅照交聯聚烯烴復合物（EVA）制成之高品級熱縮套管，額定耐溫105℃，適用于線材加工、扎束絕緣、端末絕緣、防繡包覆等一般商品用途。
特點
● 收縮比2:1
● 柔軟、(80℃)低溫收縮
● 良好的物理特性和電氣特性
● 不含氯化合物PCBs、PCPs及多溴聯苯PBBs、多溴氧化聯苯PBBOs、多溴聯苯醚PBBEs、PBDEs等對環境有害的物質，符合歐洲RoHS環保指令及SONY SS00259標準的環保要求。
溫度范圍
● 連續使用溫度：-55℃～105℃
● *低起始收縮溫度：60℃
● *低完全收縮溫度：100℃
性能指標
|
特性 |
項目 |
指標要求 |
測試方法 |
典型值 |
|
物理特性 |
軸向收縮率 |
5% max. |
AS*2671 |
≤5% |
|
同心度 |
70% min. |
AS*2671 |
≥70% |
|
|
抗張強度 |
10.4 MPa min. |
AS*638 |
≥14.0MPa |
|
|
斷裂伸長率 |
200% min. |
AS*638 |
≥400% |
|
|
電學特性 |
絕緣耐壓和擊穿 |
2500V,60sec,不擊穿 |
UL224 |
通過 |
|
絕緣強度 |
19.7KV mm min. |
AS*2671 |
25KV/mm |
|
|
體積電阻率 |
1014Ω·㎝ min. |
AS*876 |
≥1014Ω·㎝ |
|
規 格
|
收縮前(mm) |
收縮后(mm) |
包 裝 |
||
|
內 徑 |
壁 厚 |
內 徑 |
壁 厚（min.） |
||
|
Φ1.0 |
1.5±0.3 |
0.20±0.05 |
0.6 |
0.33 |
200 |
|
Φ1.5 |
2.0±0.3 |
0.20±0.05 |
0.75 |
0.36 |
200 |
|
Φ2.0 |
2.5±0.3 |
0.20±0.05 |
1.0 |
0.44 |
200 |
|
Φ2.5 |
3.0±0.3 |
0.25±0.05 |
1.25 |
0.44 |
200 |
|
Φ3.0 |
3.5±0.3 |
0.25±0.05 |
1.5 |
0.44 |
200 |
|
Φ3.5 |
4.0±0.3 |
0.25±0.05 |
1.75 |
0.44 |
200 |
|
Φ4.0 |
4.5±0.3 |
0.25±0.05 |
2.0 |
0.44 |
200 |
|
Φ4.5 |
5.0±0.3 |
0.25±0.05 |
2.25 |
0.44 |
200 |
|
Φ5.0 |
5.5±0.3 |
0.25±0.05 |
2.5 |
0.56 |
100 |
|
Φ6.0 |
6.5±0.3 |
0.28±0.05 |
3.0 |
0.56 |
100 |
|
Φ7.0 |
7.6±0.3 |
0.30±0.06 |
3.5 |
0.56 |
100 |
|
Φ8.0 |
8.6±0.3 |
0.30±0.06 |
4.0 |
0.56 |
100 |
|
Φ9.0 |
9.6±0.3 |
0.30±0.06 |
4.5 |
0.56 |
100 |
|
Φ10.0 |
10.7±0.4 |
0.30±0.06 |
5.0 |
0.56 |
100 |
|
Φ11.0 |
11.7±0.4 |
0.30±0.06 |
5.5 |
0.56 |
100 |
|
Φ12.0 |
12.7±0.4 |
0.30±0.06 |
6.0 |
0.56 |
100 |
|
Φ13.0 |
13.7±0.4 |
0.35±0.07 |
6.5 |
0.69 |
100 |
|
Φ14.0 |
14.7±0.4 |
0.35±0.07 |
7.0 |
0.69 |
100 |
|
Φ15.0 |
15.7±0.5 |
0.35±0.07 |
7.5 |
0.69 |
100 |
|
Φ16.0 |
16.7±0.5 |
8.0 |
0.69 |
0.69 |
100 |
|
Φ18.0 |
19.0±0.5 |
0.40±0.10 |
9.0 |
0.77 |
100 |
|
Φ20.0 |
21.0±0.5 |
0.40±0.10 |
10.0 |
0.77 |
50 |
|
Φ22.0 |
23.0±0.5 |
0.40±0.10 |
11.0 |
0.77 |
50 |
|
Φ25.0 |
26.0±1.0 |
0.45±0.10 |
12.5 |
0.87 |
50 |
|
Φ28.0 |
29.0±0.1 |
0.45±0.10 |
14.0 |
0.87 |
50 |
|
Φ30.0 |
31.5±1.0 |
0.45±0.10 |
15.0 |
0.87 |
50 |
|
Φ35.0 |
36.5±1.0 |
0.50±0.10 |
17.5 |
0.97 |
50 |
|
Φ40.0 |
41.5±1.0 |
0.50±0.10 |
20.0 |
0.97 |
50 |
|
Φ50.0 |
51.5±1.0 |
0.50±0.10 |
25.0 |
0.97 |
50 |
規格：0.8-150MM
可做彩色，可免費寄樣品測試！！
