1概述
1.1 用途

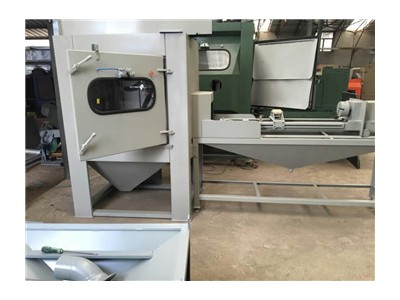

本機是以磨液泵和壓縮空氣為動力，以磨液為介質，對工件進行噴射加工的設備。本機能完成以下工作：
1）清理熱處理、焊接件、鑄件等的氧化皮、殘鹽個焊渣，清理質量可以達到Sa3 級。
2）清理機加工件的微小毛刺、表面殘留物等
3）改變工件表面粗糙度Ra值
4）能用作工件表面涂、鍍前的預處理加工，可獲得活性表面，提高涂、鍍層的附著力。
5）能用作其他加工方法難以完成的精度高和形狀復雜零件的光飾加工。
6）能用作改善工件表面物理機械性能，如改變表面應力狀態，改善配合偶件的潤滑條件，降低偶件運動過程中的噪音等。
7）適合用作舊機件的翻新等。
1.2 本機適用工作范圍
1）適用于液體噴砂（丸）加工工藝
2）適用于中小零件的單件、小批量加工
1.3 特點
1）極大地改善了粉塵對環境的污染和對工人健康的危害
2）不需要另外配備通風除塵設備和單獨的噴砂間，可以直接安裝在生產線上，節省生產面積，有利工件周轉
3）加工方法靈活，工藝參數可變，能適應不同材質和不同的精度零件的光飾加工要求。
4）加工后表面質量高，在合理選擇工藝參數條件下，一般噴砂后比噴砂前減少粗糙度值一級。
5）經噴砂后的零件表面硬化，能提高零件的耐磨性和疲勞強度。
6）在工作過程中磨料循環使用，消耗量小。
7）主要零部件使用壽命長，且便于維修。
2主要技術數據
2.1 電氣設備
1）磨液泵電機：4KW AC380V 50Hz、2840r/min
2）照明裝置：AC220V、50Hz、3*20W日光燈
3）控制電路電壓：AC24V
4）總功率：約4KW
2.2 儲箱磨液容積：約110L
2.2.1磨料：
1）種類：推薦使用剛玉類磨料，也可使用其他磨料（根據處理工件要求不同自主選擇磨料種類）
2）粒度：46#——180#
3）用量：約20kg
2.3 工作臺：
1）直徑：φ700mm
2.4 噴嘴：
1）數量：1把手動
2）噴嘴直徑：φ12.5mm
3）氣嘴直徑：φ6.5mm
4）工作壓力（開機后的壓縮空氣表壓）：0.4～0.7Mpa
5）耗氣量：約為1—1.5立方米/分鐘（根據壓縮空氣壓力確定）
